Ceramika techniczna

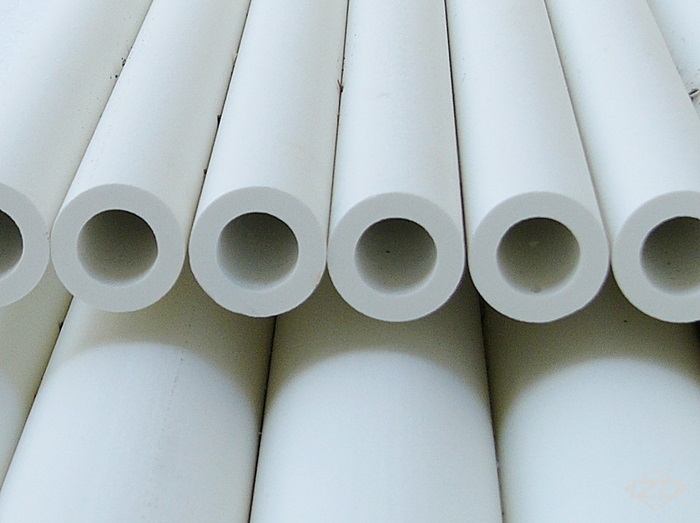

Rury ceramiczne
Wysokoglinowe rury ceramiczne stosowane jako element konstrukcyjny w piecach laboratoryjnych i przemysłowych. Główne zakresy zastosowania to nośniki spiral grzejnych z drutu oporowego, podpory wsadu, osłony doprowadzeń atmosfer i wyprowadzeń elektrycznych, wzierniki, kominki, elementy aparatury badawczej.
Główne zastosowania to:
- części nośne oporowych elementów grzejnych,
- elementy konstrukcyjne oporowych systemów grzejnych,
- osłony doprowadzeń atmosfer ochronnych,
- osłony doprowadzeń elektrycznych,
- części na podpory lub przekładki przy ustawianiu wsadu w piecach.
Rury ogniotrwałe oferowane są w czterech gatunkach:
- R60 (pyrolitowe): z materiału glinokrzemianowego o zawartości Al2O3 do 60%. Materiał ten pozwala na uzyskanie odpowiedniej nośności konstrukcyjnej i temperatury klasyfikacyjnej do stosowania w większości pieców oporowych. Najczęściej stosowane rury ceramiczne w piecach oporowych o temperaturze pracy nie przekraczającej 1300°C. Dostępne z magazynu "od ręki" w korzystnych cenach. Oferowana długość 1000mm i 1200mm.
- RS KS produkowane są z materiału glinokrzemianowego o zawartości Al2O3 70%. Materiał ten pozwala na uzyskanie odpowiedniej nośności konstrukcyjnej i temperatury klasyfikacyjnej 1350°C do stosowania w większości pieców oporowych. Rury RS KS dostępne są częściowo z magazynu, częściowo importowane pod zamówienie Klienta. Maksymalna długość do 1600mm.
- RS60 produkowane są z materiału glinokrzemianowego o zawartości Al2O3 ok. 74%. Materiał ten pozwala na uzyskanie wysokiej nośności konstrukcyjnej i temperatury klasyfikacyjnej 1400°C do stosowania w większości pieców oporowych. Rury ceramiczne RS60 cechuje ponadto wysoka jakość wykonania i powtarzalność wymiarowa. Rury RS60 dostępne są częściowo z magazynu, częściowo importowane pod zamówienie Klienta. Maksymalna długość do 3000mm (zależnie od średnicy).
- RAL produkowane są z materiału wysokoglinowego o zawartości Al2O3 99,7%. Materiał ten pozwala na uzyskanie wysokiej nośności konstrukcyjnej i temperatury klasyfikacyjnej 1700°C do stosowania w wysokotemperaturowych urządzeniach oporowych i gazowych. Wysoka odporność na czynniki chemiczne pozwala na stosowanie ich jako elementów konstrukcji wymagającej aparatury procesowej laboratoryjnej i przemysłowej. Rury ceramiczne RAL cechuje bardzo wysoka jakość wykonania i powtarzalność wymiarowa. Rury RAL dostępne są wyłącznie pod zamówienie Klienta. Maksymalna długość do 3000mm (zależnie od średnicy).
Asortyment:
Rury pyrolitowe R60 (dostępne z magazynu):
Rury wysokoglinowe RS KS (częściowo dostępne, częściowo na zamówienie):
Rury pyrolitowe R60 (dostępne z magazynu):
Symbol | Ø wew. | Ø zew. | Długość standard | Długość max (opcja) |
R60 6x11x1000 | 6 | 11 | 1000 | 1200 |
R60 8x13x1000 | 8 | 13 | 1000 | 1200 |
R60 10x20x1000 | 10 | 20 | 1000 | 1200 |
R60 15x25x1000 | 15 | 25 | 1000 | 1200 |
R60 20x30x1000 | 20 | 30 | 1000 | 1200 |
R60 25x35x1000 | 25 | 35 | 1000 | 1200 |
R60 20x40x1000 | 20 | 40 | 1000 | 1200 |
R60 30x40x1000 | 30 | 40 | 1000 | 1200 |
Rury wysokoglinowe RS KS (częściowo dostępne, częściowo na zamówienie):
Symbol | Ø wew. | Ø zew. | Długość standard | Długość max (opcja) |
RSKS 7x15x1000 | 7 | 15 | 1500 | 1600 |
RSKS 12x20x1000 | 12 | 20 | 1500 | 1600 |
RSKS 15x20x1000 | 15 | 20 | 1500 | 1600 |
RSKS 18x25x1000 | 18 | 25 | 1500 | 1600 |
RSKS 20x30x1000 | 20 | 30 | 1500 | 1600 |
RSKS 25x35x1000 | 25 | 35 | 1500 | 1600 |
RSKS 30x40x1000 | 30 | 40 | 1500 | 1600 |
RSKS 35x45x1000 | 35 | 45 | 1500 | 1600 |
RSKS 40x50x1000 | 40 | 50 | 1500 | 1600 |
RSKS 45x55x1000 | 45 | 55 | 1500 | 1600 |
Rury wysokoglinowe RS60 (częściowo dostępne, częściowo na zamówienie):
Symbol | Ø wew. | Ø zew. | Długość standard | Długość max (opcja) |
RS60 6x10x L | 6 | 10 | 1500 | 2000 |
RS60 10x15x L | 10 | 15 | 1500 | 2000 |
RS60 19x24x L | 19 | 24 | 1500 | 3000 |
RS60 18x26x L | 18 | 26 | 1500 | 3000 |
RS60 22x28x L | 22 | 28 | 1500 | 3000 |
RS60 23x30x L | 23 | 30 | 1500 | 3000 |
RS60 27x35x L | 27 | 35 | 1500 | 3000 |
RS60 32x40x L | 32 | 40 | 1500 | 3000 |
RS60 40x50x L | 40 | 50 | 1500 | 3000 |
RS60 50x60x L | 50 | 60 | 1500 | 3000 |
RS60 60x70x L | 60 | 70 | 1500 | 3000 |
RS60 70x80x L | 70 | 80 | 1500 | 3000 |
RS60 75x90x L | 75 | 90 | 1500 | 3000 |
RS60 85x100x L | 85 | 100 | 1500 | 3000 |
RS60 95x110x L | 95 | 110 | 1500 | 3000 |
RS60 100x120x L | 100 | 120 | 1500 | 3000 |
RS60 110x130x L | 110 | 130 | 1500 | 3000 |
RS60 120x140x L | 120 | 140 | 1500 | 3000 |
RS60 140x160x L | 140 | 160 | 1500 | 3000 |
RS60 175x200x L | 175 | 200 | 1500 | 3000 |
RS60 230x250x L | 230 | 250 | 1500 | 3000 |
RS60 310x330x L | 310 | 330 | 1500 | 3000 |
Rury wysokoglinowe RAL (wyłącznie na zamówienie, typowe średnice w karcie katalogowej):
Symbol | Ø wew. | Ø zew. | Długość standard | Długość max (opcja) |
RAL ØwxØzx L | od 0,3 mm | 0,8 mm | 1500 | 3000 |
RAL ØwxØzx L | do 390 mm | 410 mm | 1500 | 3000 |
Na życzenie docinamy rury na wymiar oraz wykonujemy w nich otwory technologiczne. W sprawach szczegółów wykonania i wyceny zapraszamy do kontaktu z naszym Biurem Obsługi Klienta.

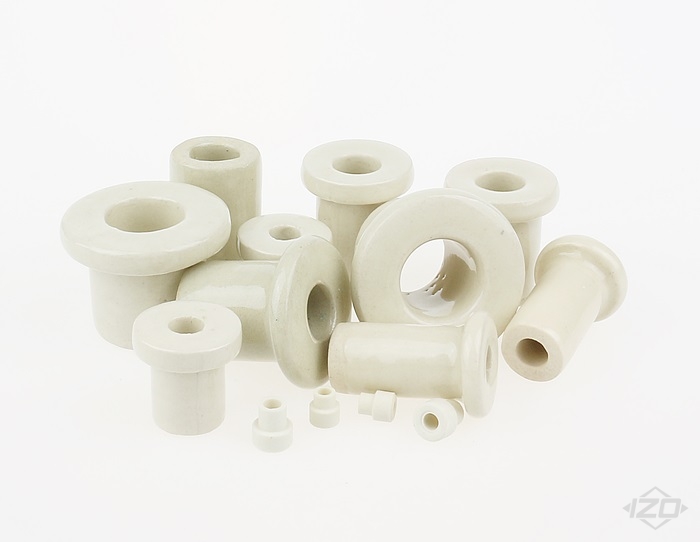

Przepusty ceramiczne
Przepusty ceramiczne PCE wykonywane są ze szkliwionego niskoporowatego tworzywa ceramicznego i mają zastosowanie jako wyprowadzenie podłączeń elementów grzejnych. Maksymalna temperatura pracy do 1150°C.
Specjalny rodzaj szkliwa ceramicznego pozwala uzyskać odporność przepustów ceramicznych na przebicia (związane ze skraplaniem się pary wodnej na elementach ceramicznych wyprowadzeń). Badania odbiorowe wyrobów na przebicie wykonywane są napięciem 3kV.
Główne zastosowania to:
- elementy wyprowadzeń przez opancerzenie pieców,
- elementy wyprowadzeń przez opancerzenie innych urządzeń cieplnych,
- osłonę termopar stykowych przechodzących przez opancerzenie pieców,
- inne, np. otwory poboru próbek, niewielkie wzierniki.
Asortyment:

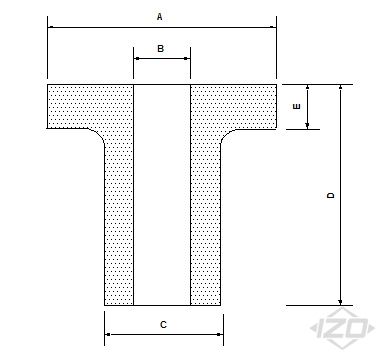

Wymiary przepustów podano w tabeli poniżej (mm):
Asortyment:
Wymiary przepustów podano w tabeli poniżej (mm):
Symbol | A | B | C | D | E |
PCM 1.1 | 6,2 | 2,6 | 4,4 | 7,6 | 4 |
PCM 1.2 | 8,3 | 3,5 | 5,6 | 9 | 4 |
PCE 2 | 38,5 | 17 | 26,5 | 30 | 6,5 |
PCE 3 | 31,5 | 11 | 21,5 | 31,0 | 5,5 |
PCE 4 | 27 | 11 | 19,5 | 32,5 | 5,5 |
PCE 5 | 22 | 7 | 15 | 22,5 | 4,5 |
PCE 6 | 22 | 7 | 15 | 35 | 4,5 |

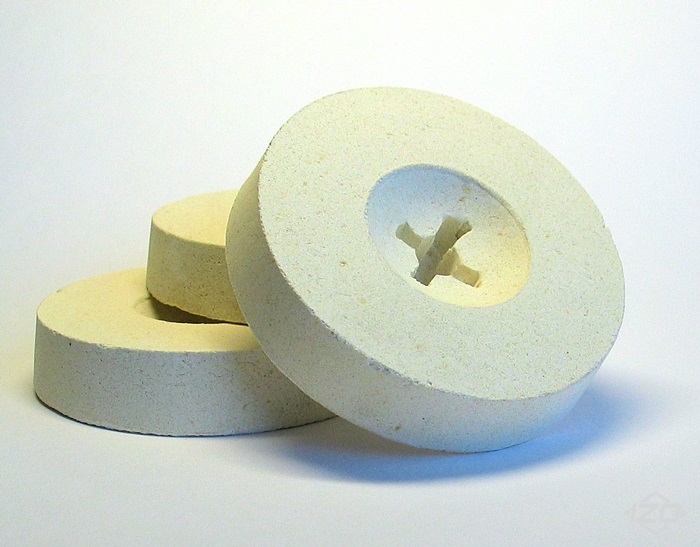

Podkładki ceramiczne
Podkładki ceramiczne PCI wykonane z masy glinokrzemianowej przeznaczone są do zapinania szpilek żaroodpornych przy wykonywaniu wyłożeń z włókna ceramicznego lub płyt ceramicznych. Maksymalna temperatura pracy do 1300°C.
Właściwości:
Asortyment:
Wymiary podkładek ceramicznych podano w tabeli poniżej (mm):
- dobra wytrzymałość i stabilność wymiarowa podczas pracy,
- wysoka odporność na wstrząsy cieplne,
- odporność na działanie czynników chemicznych środowiska urządzeń grzejnych,
- odporność na temperatury do 1300°C.

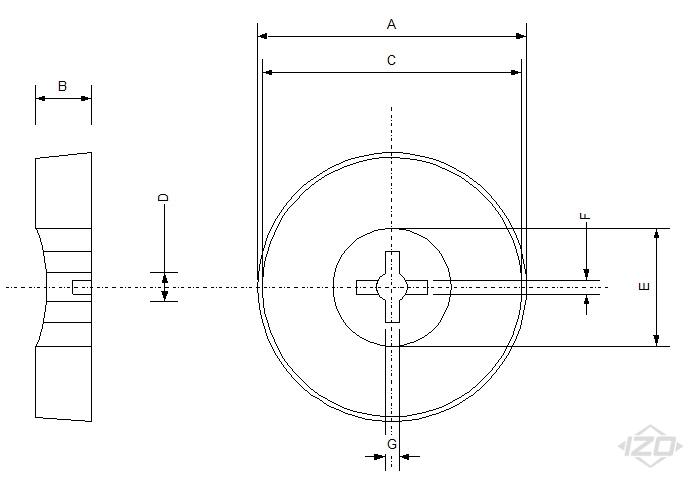

Wymiary podkładek ceramicznych podano w tabeli poniżej (mm):
Symbol | A | B | C | D | E | F | G |
PCI 40 | 40 | 12 | 38 | 6 | 25 | 3 | 3 |
PCI 60 | 60 | 12 | 58 | 6 | 25 | 3 | 3 |

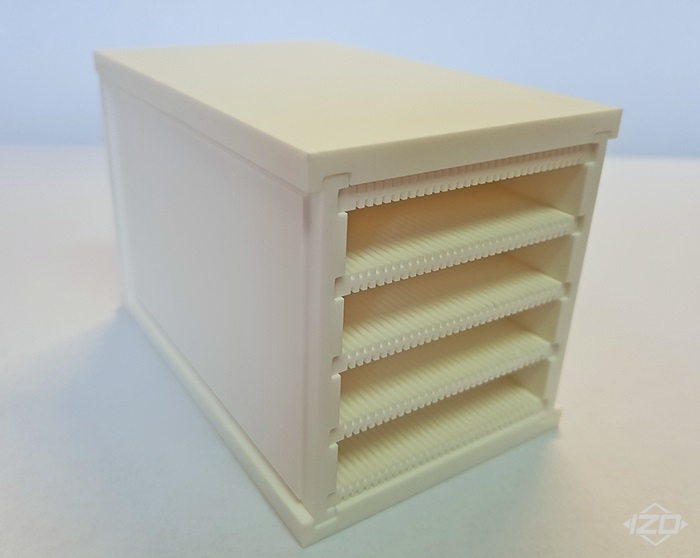

Kształtki I-CERKON
Ultra-precyzyjne kształtki konstrukcyjne wytwarzane z tworzywa ceramicznego o wysokich parametrach termicznych, mechanicznych, elektroizolacyjnych i odporności chemicznej. Zakres temperatur pracy od 1200 do 1700°C. Produkcja pod zamówienie.
Wyroby wytwarzane są na indywidualne zamówienie, po uzgodnieniu gabarytów, tolerancji i warunków eksploatacji.
Obróbka w procesie produkcyjnym zapewnia niezwykle precyzyjne wykonanie elementów i 100% powtarzalność.
Przykładowe zastosowania:
Obróbka w procesie produkcyjnym zapewnia niezwykle precyzyjne wykonanie elementów i 100% powtarzalność.
Przykładowe zastosowania:
- elementy konstrukcyjne ceramiczne,
- elementy elektroizolacyjne ceramiczne,
- inne, np. wkładki, podpórki, przekładki.

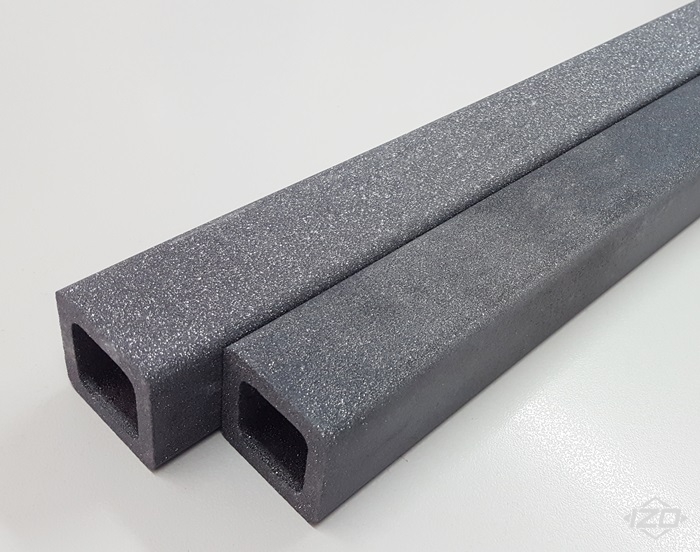

Wyroby z rekrystalizowanego SiC
Produkty z rekrystalizowanego węglika krzemu są wykonane na bazie SiC z przeznaczeniem na elementy ogniotrwałe dobrze przewodzące ciepło, odporne na ścieranie oraz posiadające wysoką odporność na wstrząsy termiczne.
Dostarczamy wyroby z rekrystalizowanego węglika krzemu w postaci płyt oraz kształtek. Wyroby produkowane są w wymiarach wg istniejącego oprzyrządowania lub na zamówienie. Wyrób gotowy jest bardzo trudny do obróbki mechanicznej (cięcie, wiercenie).
Wyroby mogą być dostarczane z jednostronnym pokryciem powłoką ochronną – do pracy w atmosferze powietrza.
Maksymalna temperatura stosowania w atmosfrach utleniających to 1600°C i 2000°C w atmosferach obojętnych.
Wyroby mogą być dostarczane z jednostronnym pokryciem powłoką ochronną – do pracy w atmosferze powietrza.
Maksymalna temperatura stosowania w atmosfrach utleniających to 1600°C i 2000°C w atmosferach obojętnych.
Płyty i kształtki wykonane z węglika krzemu posiadają wysoką przewodność cieplną (nie ograniczają znacząco przepływu ciepła) oraz wysoką odporność na ścieranie. Z uwagi na dużą wytrzymałość mechaniczną często stosowane są jako elementy konstrukcyjne w piecach przemysłowych (podpory wsadu i izolacji).
Główne zastosowania to:
- osłona elementów grzejnych na dnie pieca (trzony ruchome i stałe),
- twarda płyta robocza na dnie pieca,
- mufle ochraniające elementów grzejnych przed oddziaływaniem czynników chemicznych,
- kształtki do induktorów,
- tace wysokotemperaturowe,
- elementy konstrukcyjne wymurówek i wyłożeń pieców,
- elementy zabudowy: półki i podpory na wsad w piecach.
