Moduły grzejne IZOHEAT

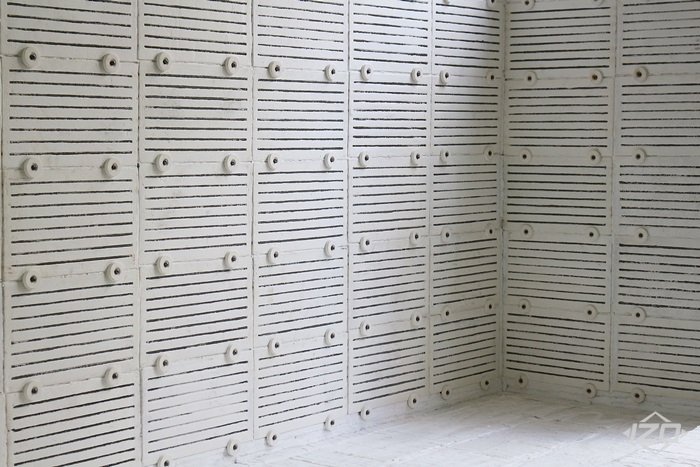

Produkujemy kształtki grzejne płaskie i cylindryczne z wbudowanym elementem grzejnym o temperatrze pracy do 1100°C. Wysoka jakość zastosowanych materiałów, szeroki asortyment i możliwość wykonania pod wymiar sprawia, że są doskonałym wyborem do budowy prostych komór grzewczych oraz modernizacji pieców.

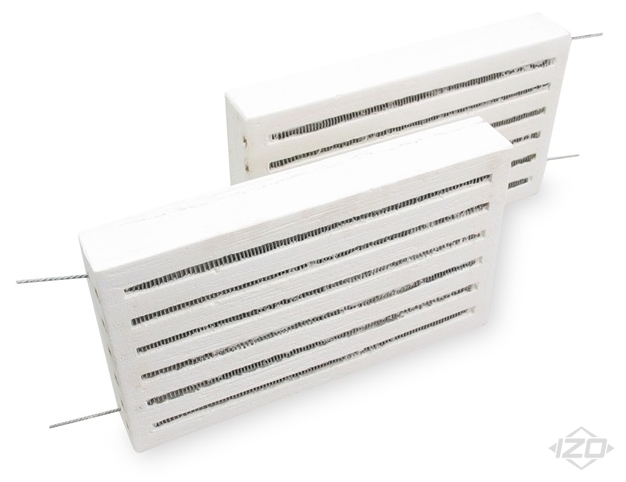

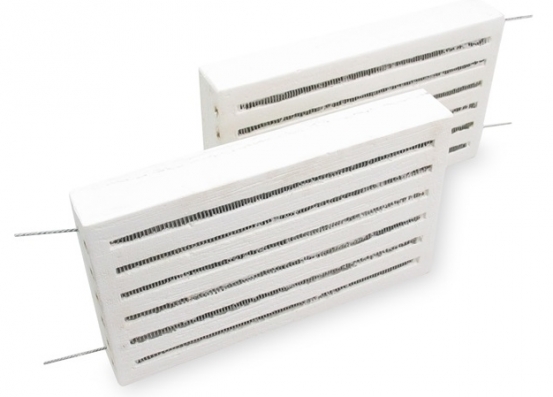

Moduł grzejny IZOHEAT jest to kształtka wykonana na bazie włókna ceramicznego z zabudowanymi elementami grzejnymi w postaci spirali z drutu oporowego. Element grzejny umieszczany jest w kształtce na etapie formowania próżniowego, dzięki czemu moduł może pracować w dowolnym położeniu. Są najprostszym i najwygodniejszym sposobem na podgrzanie komory lub elementów do temperatury do 1100°C.

Poza podstawową ofertą moduły IZOHEAT wykonywane są także "na wymiar", dzięki czemu możliwe jest idealne dopasowanie modułu do istniejącego urządzenia, zarówno pod kątem geometrii jak i parametrów grzejnych.

Moduły IZOHEAT produkowane są w kształtach:
  • płaski (prostopadłościan),
  • półokrągły (połówka rury, cylinder uzyskiwany jest z zestawienia dwóch elementów),
  • 1/3 rury (element rury co 120°, cylinder uzyskiwany jest z zestawienia trzech elementów).

Cechy i zalety modułów grzejnych IZOHEAT:
  • łatwe w zabudowie,
  • wysokiej jakości ceramika i drut oporowy,
  • grzałka zatopiona w kształtce (brak ryzyka wysunięcia),
  • temperatura pracy ciągłej do 960 lub 1100°C,
  • szeroki asortyment wymiarów oraz mocy i napięcia zasilania,
  • dwa warianty wyprowadzeń elektrycznych,
  • szczegóły techniczne stosowania zawarte w karcie katalogowej,
  • akcesoria montażowe sprzedawane osobno,
  • możliwość zakupu materiałów izolacyjnych i gotowych układów sterowania.
Moduły IZOHEAT standardowe płaskie:

Wymiary
(szer. x dług. x grub.)
Moc
(kW)
Napięcie
(V)
T.max
(°C)
150x200x50mm 0,75-1,25 115 960/1100
200x350x50mm 0,75-1,9 115/230 960/1100
250x450x50mm 0,75-2,7 115/230/400 960/1100
300x500x50mm 1,0-5,0 115/230/400 960/1100
330x550x50mm 1,5-5,5 115/230/400 960/1100
400x500x50mm 1,5-5,0 115/230/400 960/1100

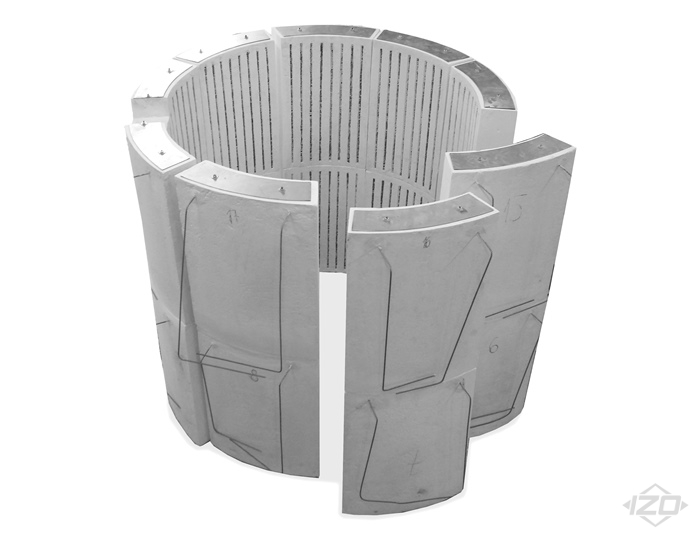

Moduły IZOHEAT cylindryczne:

Wymiary
(øwew. x øzew. x wys.)
Ilość
(na cylinder)
Moc
(kW)
Napięcie
(V)
T.max
(°C)
ø 100/225 x 250mm 2 szt. 2x 1,25 230 960/1100
ø 135/335 x 400mm 2 szt. 2x 1,25/1,9/2,7 2x 230 960/1100
ø 220/360 x 240mm 3 szt.  3x 1,25/1,9 3x 230 960/1100
ø 225/425 x 600mm 2 szt. 2x 1,9/2,7 2x 230 960/1100
ø 250/400 x 300mm 3 szt.  3x 1,9/2,7 3x 230 960/1100
ø 300/500 x 400mm 3 szt.  3x 1,9/2,7 3x 230 960/1100
ø 360/560 x 610mm 3 szt.  3x 2,5-5,0 3x 230/400 960/1100
ø 400/640 x 500mm 2 szt. 3x 2,5-5,0 3x 230/400 960/1100
ø 450/700 x 610mm 3 szt.  3x 2,5-5,0 3x 230/400 960/1100

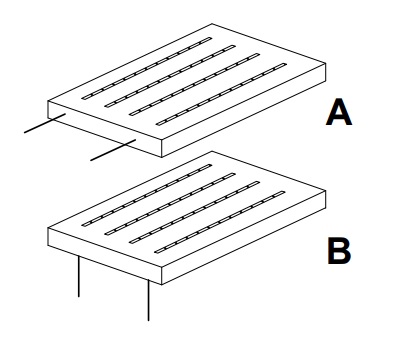

Warianty wykonania końcówek zasilających:
A - równoległe do modułu
B - prostopadłe do modułu
Standardowa długość końcówek: 350mm.


Wykonujemy także moduły o innych, określonych przez Klienta wymiarach.
Proponowane akcesoria do modułów grzejnych IZOHEAT:
  • przepusty ceramiczne PCE (przejścia wyprowadzeń przez obudowę),
  • zaciski miedziane do połączeń elektrycznych,
  • rury ceramiczne (nośnik spiral, izolator wyprowadzeń),
  • koraliki ceramiczne,
  • kostki ceramiczne przyłączeniowe.
